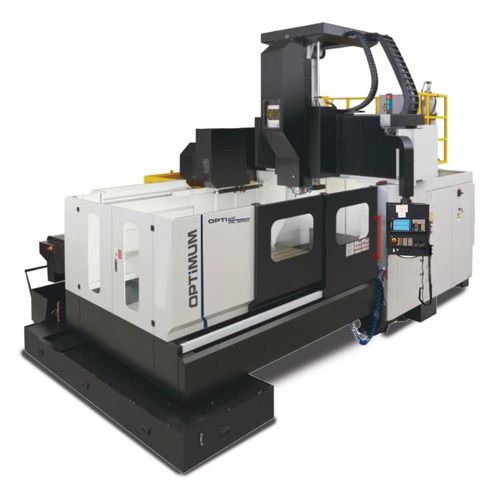

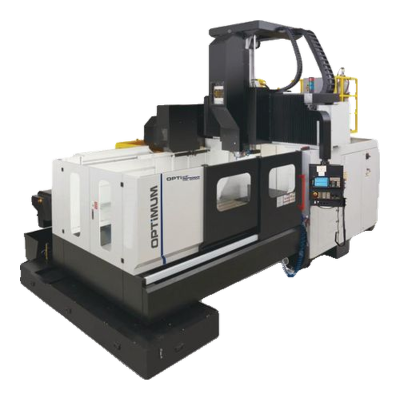

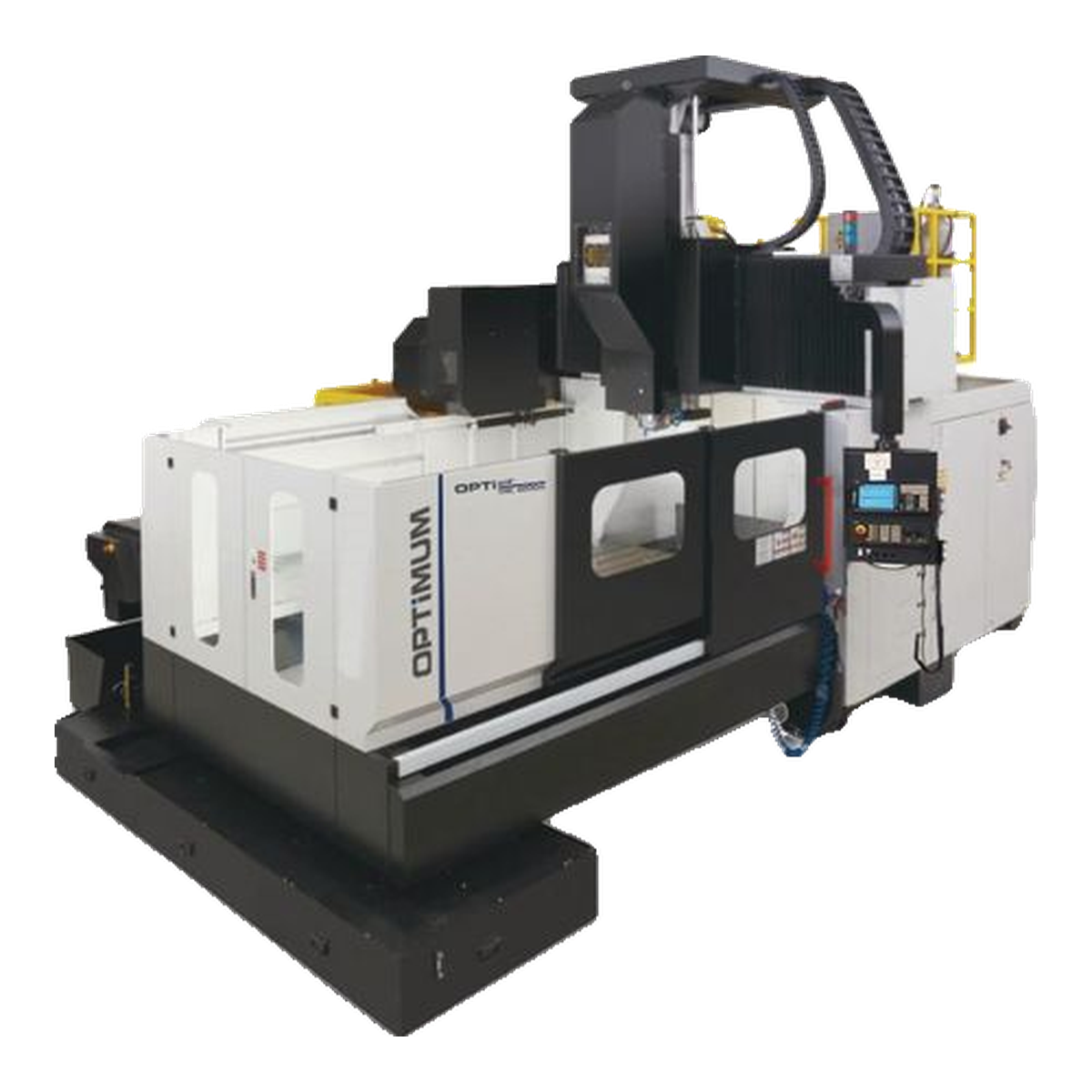

Estruturas perfeitas e construção robusta garantem a máxima rigidez e estabilidade.
Todos os componentes principais – cama, mesa de trabalho, coluna, travessa, sela e cabeçote são feitos de peças fundidas de alta qualidade MEEHANITE®
Guias generosamente dimensionadas nos eixos X, Y e Z
Todas as guias são temperadas e retificadas (HRC50 -HRC55).
Os eixos X e Y estão equipados com guia linear de rolos. Como resultado, os eixos se movem com a mais alta precisão, mesmo em alta velocidade.
Maior precisão de usinagem e alto amortecimento graças às guias planas amplas e ajustáveis do eixo Z para alto desempenho de furação e fresamento com alto torque de saída do fuso
Fusos de esferas de recirculação temperados e de precisão montados em rolamentos de alta precisão em todos os três eixos para altas velocidades de deslocamento rápido
Arrefecimento da engrenagem principal do fuso (engrenagens, rolamentos, fuso) através de um sistema de circulação de óleo. Redução da expansão térmica
Exibição do status operacional (fim da luz de trabalho)
Coberturas de eixo
Lâmpada de trabalho
Pistola de ar/pistola de água
Trocador de calor
Suporte do fuso SK50 com rotação máxima do fuso de 8.000 rpm com engrenagem de 2 estágios para alta precisão
O contrapeso pneumático do eixo Z garante confiabilidade e estabilidade muito altas, enquanto vários eixos funcionam ao mesmo tempo. O sistema SCBS não requer uma fonte de alimentação ou unidade adicional. Este sistema de equilíbrio atinge alta velocidade e alta precisão de processamento
Revestimento completo da máquina com portas de ampla abertura para manuseio ergonômico da peça
Sistema de lubrificação automática com sistema de controle de pressão
Sistema de separação para óleo lubrificante e refrigerante
Elementos de instalação
SINUMERIK 828D – O power pack na classe compacta dos controles CNC
Maior produtividade e precisão na produção
Com o controle CNC SINUMERIK 828D da SIEMENS, os usuários se beneficiam do hardware rápido e sofisticado. Oferece a máxima facilidade de uso e garante boas conexões a uma ampla variedade de mídias e redes de armazenamento. A estrutura básica do controle CNC corresponde aos padrões da tecnologia NC normal.
Como especialista de topo em máquinas de fresagem sofisticadas, a Siemens SINUMERIK 828D domina todas as operações imagináveis de furação e fresagem. Obviamente, isso também se aplica a qualquer plano de peça de trabalho giratório e a peças de trabalho cilíndricas. Você nem precisa de um controle CNC especial para aplicações de fabricação de moldes. O desempenho exclusivo do SINUMERIK 828D garante superfícies espelhadas com um mínimo de tempo de usinagem.
Para operação e programação ergonômicas, o SINUMERIK 828D é equipado com uma grande tela gráfica colorida de 10,4 polegadas. Teclas de função robustas e um teclado QWERTY completo no terminal permitem que o usuário programe, configure e opere mesmo em um ambiente de oficina difícil. As chaves mecânicas são protegidas contra poeira e líquidos de acordo com IP 65 por um filme estável e durável.
Como o SINUMERIK 828D funciona sem componentes sujeitos a desgaste, como ventiladores e discos rígidos, ele é confiável e permanentemente livre de manutenção. Computadores e memórias poderosos permitem que as estratégias NC modernas sejam processadas rapidamente e gráficos coloridos extensivos sejam exibidos em tempo real, inclusive em forma de animação. Por um lado, isso aumenta a precisão da usinagem e, por outro, simplifica a operação, programação e diagnóstico. A capacidade de computação e armazenamento é tão generosa que gráficos em movimento podem ser gerados e exibidos para todas as funções como auxílio, bem como para processamento programado.
Ao controle
Tela colorida de 10,4″
formato 4:3
Software SINUMERIK Operate fácil de usar
Interfaces frontais: USB 2.0, Ethernet RJ45, cartão Compact Flash (CF)
Com as 8 softkeys horizontais e 8 verticais, você pode acessar todas as máscaras de operação com apenas algumas teclas
Durável e robusto
PACOTE COMPLETO
Segurança Integrada
Detecção e processamento de material residual
Programação de etapas de usinagem ShopMill
Gerenciar unidade de rede
Simulação 3D
Gravação simultânea
Software do sistema SW 26x
SIEMENS SAFETY INTEGRATED – Configuração com a porta aberta
A segurança funcional também protege contra custos elevados!
A segurança da máquina e do sistema não é importante apenas porque regulamentações rígidas devem ser observadas. Se tudo correr bem, você se beneficia da economia de tempo em engenharia, maior disponibilidade do sistema e maior segurança do investimento.
Garantia extendida
Com a garantia estendida, você protege sua nova máquina contra danos de garantia por mais 12 ou 36 meses (apenas para ser adquirido com a compra da máquina).
12 meses; Artigo nº 3589020
36 meses; Artigo nº 3589022
Equipamento
Trocador de ferramentas
Trocador acionado por um came de precisão para posicionamento rápido e preciso da ferramenta.
Durante a troca de ferramentas, as ferramentas são transferidas diretamente do magazine de ferramentas para o fuso usando uma pinça dupla.
A ferramenta é selecionada bidirecionalmente no caminho mais curto
O magazine de ferramentas está localizado fora da área de trabalho
A tampa do magazine de ferramentas protege as ferramentas de cavacos ou refrigerantes
Fuso
Cabeça de eixo rígida
Sistema de compensação automática (SCBS) na cabeça do fuso
Suporte e travessa
De uma peça
Base
Design pesado e construção fortemente nervurada
Construção sólida de caixa de peça única para máxima estabilidade ao carregar peças de trabalho muito grandes
Área de trabalho
Área de trabalho extra larga
Descarte de chips
As espirais do transportador em ambos os lados da base da máquina transportam grandes volumes para o transportador de cavacos
Cabeça do fuso
Caixas de engrenagens ZF para altas velocidades
Lubrificado a banho de óleo
Resfriamento eficiente da peça de trabalho usando resfriamento interno do fuso
Vida útil mais longa e alta precisão
Eixo Z
Alta rigidez e estabilidade
Design em forma de caixa
Estabilidade mesmo com usinagem pesada
Fuso
Fuso com alto torque ideal para usinagem de alto desempenho
Grande faixa de velocidade de até 8.000 rpm para usinagem pesada e usinagem de precisão
Lubrificação automática a óleo dos fusos com refrigeração
Fuso em linha SK 50
Engrenagem de came
Engrenagem
Engrenagem com alta relação de transmissão
Eixo Z
Contrapeso dianteiro pneumático no eixo Z para alta dinâmica
